Sendvičové panely sú balené do ochrannej fólie a balík je položený na polystyrénové podložky. V každom balíku je vykladací a skladovací manuál. Maximálne rozmery balenia sú 13,5 x 1,20 x 1,30 m (DxŠxV). Termín dodania panelov je podľa výrobného procesu. Počet m2 panelov v kamióne je podľa hrúbky, dĺžky a typu. Môžu sa na seba ukladať 2-3 vrstvy balíkov. Štandardné rozmery kamiónu sú 13,5 m dĺžka, 2,4 m šírka a výška je 2,6 m. Panely sú uložené v dvoch radoch a upevnené sťahovacími popruhmi.
Vykládka by mala byť vykonaná iba pomocou žeriavov a manipulačných zariadení určených pre horizontálne zdvíhanie. Žeriavové zariadenia alebo vysokozdvižné vozíky sú odporúčané na zdvíhanie balíkov. Môžu byť vykladané aj manuálne pri kratších paneloch s pomocou vysokozdvižného vozíka. Balíčky by mali byť skladované mierne naklonenom spôsobe, chránené proti poveternostným podmienkam. Skladovanie by nemalo presiahnuť 4 týždne. Fólia by mala byť odstránená do 2 týždňov.

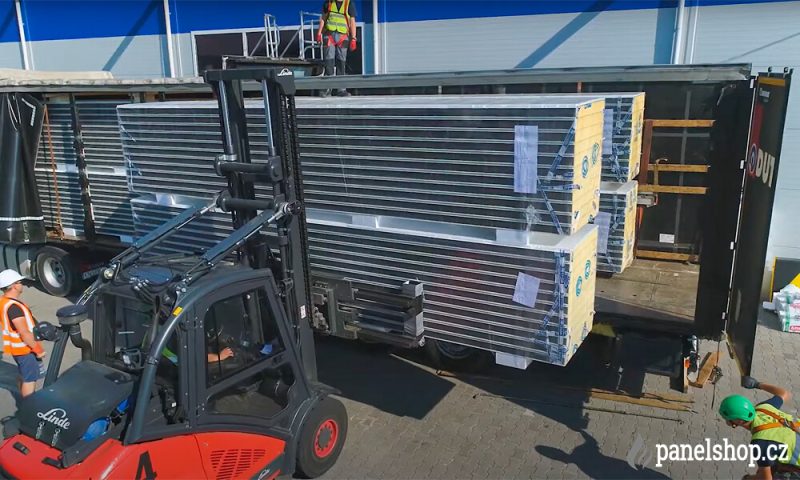

(ukážka nakladania panelov do kamiónu)
Koľko sa zmestí PIR/PUR sendvičových panelov do kamióna?
potiahni doľava u mobilov
| Hrúbka [mm] | Stenové panely (13m dlhé kusy, viditeľn.aj skrytý spoj) | Strešné panely (13m dlhé kusy) |
|---|---|---|
| 40 | 14ks 1balenie, 2-3 vrstvy, 2 rady, zhruba 728-1 000m2 | 18ks 1balenie, 2-2,7 vrstvy, 2 rady, zhruba 936-1 263m2 |
| 60 | 18ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 936-1 029m2 | 14ks 1balenie, 2-2,4 vrstvy, 2 rady, zhruba 728-873m2 |
| 80 | 14ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 728-764m2 | 10ks 1balenie, 2-2,6 vrstvy, 2 rady, zhruba 520-676m2 |
| 100 | 11ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 572-600m2 | 8ks 1balenie, 2-2,6 vrstvy, 2 rady, zhruba 416-540m2 |
| 120 | 9ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 468-514m2 | 8ks 1balenie, 2-2,3 vrstvy, 2 rady, zhruba 416-478m2 |
| 140 | 8ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 416-436m2 | 6ks 1balenie, 2-2,5 vrstvy, 2 rady, zhruba 312-390m2 |
| 160 | 7ks 1balenie, 2 vrstvy, 2 rady, zhruba 364m2 | 6ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 312-343m2 |
| 180 | 6ks 1balenie, 2 vrstvy, 2 rady, zhruba 312m2 | 6ks 1balenie, 2 vrstvy, 2 rady, zhruba 312m2 |
| 200 | 5ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 260-286m2 | 5ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 260-286m2 |
*Do kamióna na vojde 2 až 3 vrstvy balíkov v dvoch radoch po 13m dlhých paneloch.(max.13,5m)
*Množstvá sú uvádzané orientačne, pri každej objednávke sa kalkuluje presný počet panelov a môže sa líšiť od tejto tabuľky.
Koľko sa zmestí sendvičových panelov z minerálnej vlny do kamióna?
potiahni doľava u mobilov
| Hrúbka [mm] | Stenové panely (13m dlhé kusy, viditeľn.aj skrytý spoj) | Strešné panely (13m dlhé kusy) |
|---|---|---|
| 60 | 17ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 884-972m2 | 12ks 1balenie, 2-2,8 vrstvy, 2 rady, zhruba 624-873m2 |
| 80 | 13ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 676-709m2 | 10ks 1balenie, 2-2,6 vrstvy, 2 rady, zhruba 520-676m2 |
| 100 | 10ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 520-572m2 | 8ks 1balenie, 2-2,6 vrstvy, 2 rady, zhruba 416-540m2 |
| 120 | 9ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 468-514m2 | 6ks 1balenie, 2-2,7 vrstvy, 2 rady, zhruba 312-421m2 |
| 140 | 7ks 1balenie, 2-2,3 vrstvy, 2 rady, zhruba 364-418m2 | 6ks 1balenie, 2-2,5 vrstvy, 2 rady, zhruba 312-390m2 |
| 160 | 6ks 1balenie, 2-2,3 vrstvy, 2 rady, zhruba 312-358m2 | 6ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 312-343m2 |
| 180 | 6ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 312-327m2 | 4ks 1balenie, 2-2,6 vrstvy, 2 rady, zhruba 208-270m2 |
| 200 | 5ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 260-286m2 | 4ks 1balenie, 2-2,6 vrstvy, 2 rady, zhruba 208-270m2 |
*Do kamióna na vojde 2 až 3 vrstvy balíkov v dvoch radoch po 13m dlhých paneloch.(max.13,5m)
*Množstvá sú uvádzané orientačne, pri každej objednávke sa kalkuluje presný počet panelov a môže sa líšiť od tejto tabuľky.
Koľko sa zmestí sendvičových panelov z polystyrénového jadra (EPS) do kamióna?
potiahni doľava u mobilov
| Hrúbka [mm] | Stenové panely (13m dlhé kusy, viditeľný spoj) | Strešné panely (13m dlhé kusy) |
|---|---|---|
| 60 | 19ks 1balenie, 2 vrstvy, 2 rady, zhruba 988m2 | 12ks 1balenie, 2-2,8 vrstvy, 2 rady, zhruba 624-873m2 |
| 80 | 14ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 728-764m2 | 10ks 1balenie, 2-2,6 vrstvy, 2 rady, zhruba 520-676m2 |
| 100 | 11ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 572-600m2 | 8ks 1balenie, 2-2,6 vrstvy, 2 rady, zhruba 416-540m2 |
| 120 | 9ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 468-491m2 | 8ks 1balenie, 2-2,3 vrstvy, 2 rady, zhruba 416-478m2 |
| 140 | 8ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 416-436m2 | 6ks 1balenie, 2-2,5 vrstvy, 2 rady, zhruba 312-390m2 |
| 160 | 7ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 364-382m2 | 6ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 312-343m2 |
| 180 | 6ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 312-327m2 | 5ks 1balenie, 2-2,4 vrstvy, 2 rady, zhruba 260-312m2 |
| 200 | 5ks 1balenie, 2-2,2 vrstvy, 2 rady, zhruba 260-286m2 | 5ks 1balenie, 2-2,1 vrstvy, 2 rady, zhruba 260-273m2 |
*Do kamióna na vojde 2 až 3 vrstvy balíkov v dvoch radoch po 13m dlhých paneloch.(max.13,5m)
*Množstvá sú uvádzané orientačne, pri každej objednávke sa kalkuluje presný počet panelov a môže sa líšiť od tejto tabuľky.
